Løs fibertørrer

I. Indledning

Denne løsfibertørrer er en forbedret version af den traditionelle tørretumbler, der byder på en høj grad af automatisering, nem betjening, et bredt justerbart hastighedsområde for tørrekæden og høj energieffektivitet.

II. Vigtigste tekniske funktioner

1. vedtager et varmluftgenbrugssystem og energibesparende spjæld, der sikrer energieffektivitet og mere ensartet tørring;

2. Hoveddrivkæden bruger frekvensomdannelseshastighedsregulering til at tilpasse sig forskellige krav til løs fibertørring;

3. Hvert tørrekammer har en uafhængig udstødningsport, der giver mulighed for justering af udstødningsvolumen i henhold til forskellige arbejdsforhold, hvilket sparer energi;

4. Tørrekammeret har et uafhængigt automatisk temperaturkontrolsystem, hvilket resulterer i minimal temperaturafvigelse;

5. Kold luft suges ind ved ind- og udløb, hvilket sikrer ensartet fibertemperatur efter tørring;

6. Filterskærmen er nem at rengøre.

III. Hovedkonfiguration

1. Hovedzoneinddeling: Løsfibertørreren er opdelt i to dele: en tørrezone (3 rum) og et transmissionsrum.

2. Cirkulationsventilator: En 15kW cirkulationsventilator er installeret i toppen af ​​tørrezonen, hvilket gør luftcirkulationen i kammeret mere effektiv.

3. Luftstrømsfordeling: Cirkulationsventilatoren er udstyret med en luftstrømsfordelingsskærm, der sikrer en jævnere og mere ensartet luftstrøm og garanterer tørrekvalitet.

4. Stålramme til tørrekammer: Konstrueret med 2,5 mm standard firkantrør.

5. Temperaturkontrol: Udstyret med en pålidelig pneumatisk membranventil til at kontrollere damp, der effektivt opretholder en stabil temperatur i tørrekammeret.

6. Dræning: Anvender et højtydende afløb af den omvendte spand-type med en bypass Y-ventil, hvilket muliggør mere effektiv genbrug af drænet og dampbevaring.

7. Transmissionsnetplade: Fremstillet af rustfrit stålnet.

8. Varmeafledningsfinner: 1 to sæt rum, der bruger spiralviklet aluminiumsdesign;

9. Energibesparende spjæld: Elektriske spjæld (proportional kontrolåbning) er installeret i toppen, der justerer åbnings- og lukkestørrelsen i realtid i henhold til temperaturen for større energieffektivitet;

10. Fjernelse af snavs under netpanelerne: En bundplade er installeret mellem de øvre og nedre netpaneler for nem rengøring og opsamling af fnug og fnug;

11. Hvert rum er udstyret med bevægelige skærme for nem daglig vedligeholdelse og rengøring;

12. Drivmotoren er udstyret med frekvensomformerstyring, hvilket giver mulighed for fleksibel justering af transporthastigheden efter behov;

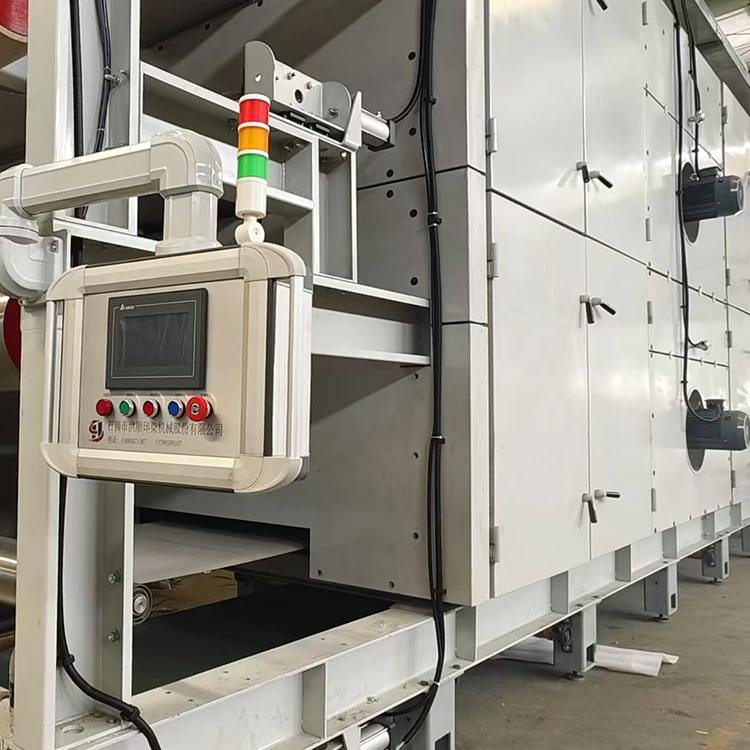

13. Elektrisk styring: Berøringsskærmstyring med indbygget PLC, der tilbyder enkel betjening og intuitivt display;

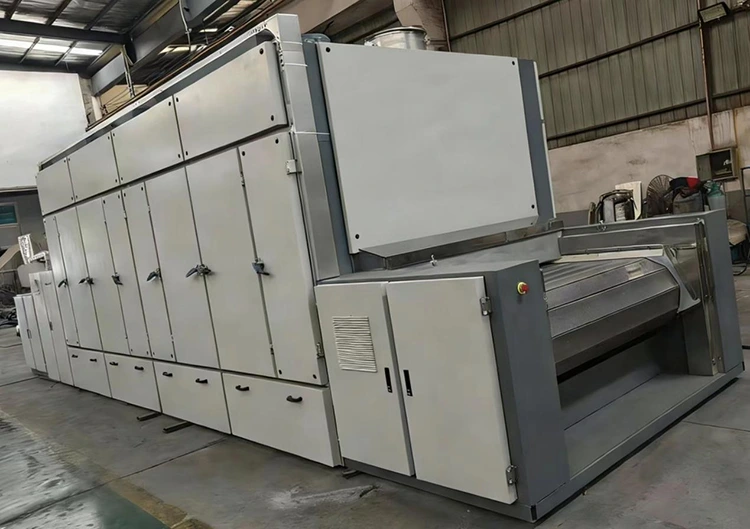

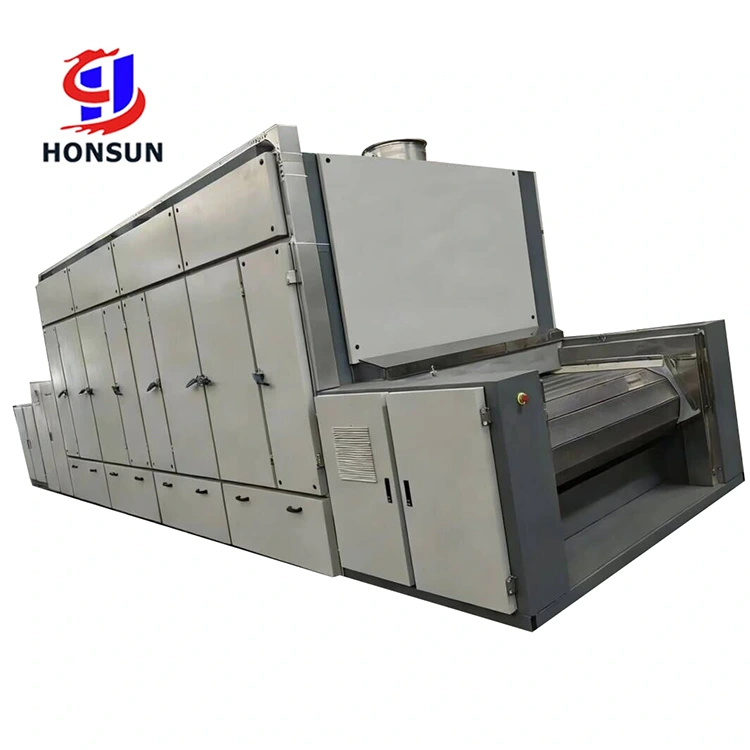

Fysisk billede

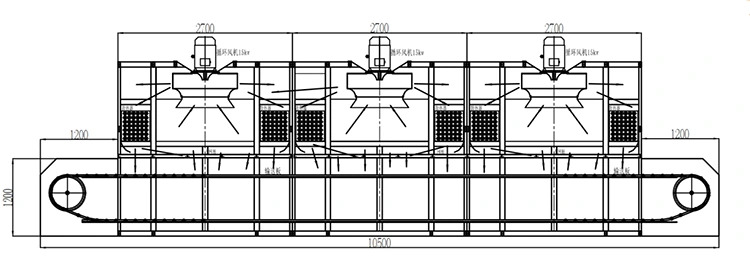

Sidemålstegning

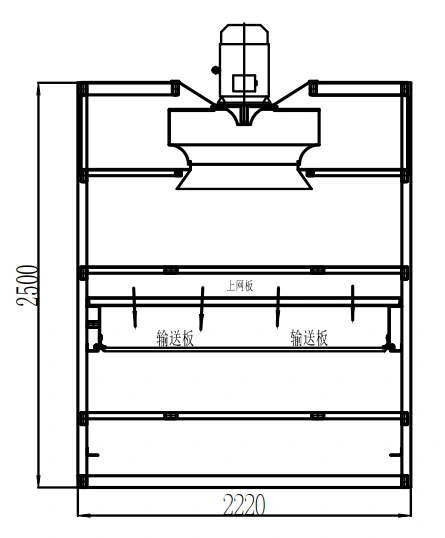

Forside måltegning
